Stud çivisi (kayma kaması) nedir?
Kompozit Yapının Sessiz Kahramanı
Temel Mantık
Kompozit döşemede yükler, betonu çelik kirişe göre kaydırmaya çalışır. Buna yatay kayma denir. Stud çivileri (kayma kaması) bu kaymayı engeller. Her çivi bir gövdeye ve mantar şeklinde bir başa sahiptir. Gövde, çelik ile beton arasında kayma kuvvetini aktarır. Baş ise betonun ayrılmasını önler. Yeterli sayıda çivi (kayma kaması) doğru aralıklarla yerleştirildiğinde, döşeme ve kiriş birlikte çalışır. Bu durum, fazla ağırlık eklemeden eğilme dayanımını ve rijitliği artırır.
Nasıl Montaj Yapılır?

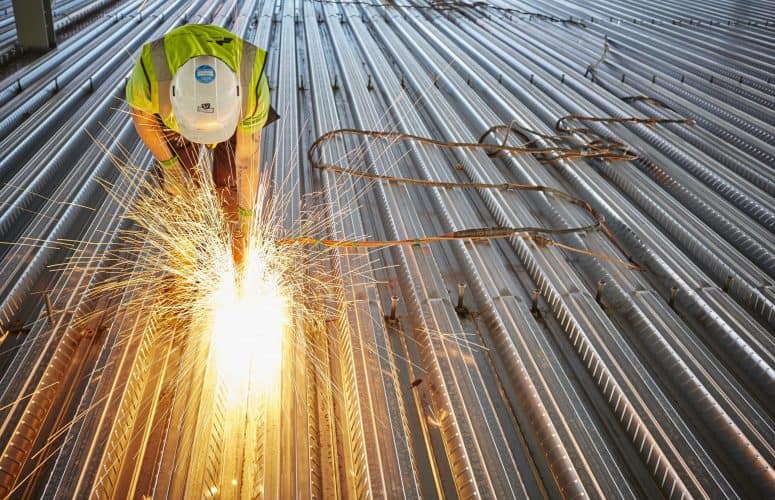

Stud çivileri (kayma kaması) genellikle kaynak yöntemiyle monte edilir. Elektrik arkı, çivinin tabanını ve kiriş başlığını ısıtır. Çivi tabanı ve kiriş birleşene – katılaşana kadar birlikte tutulur. Böylece 360° kaynak dikişi oluşur. Sac trapez kullanılan yapılarda çiviler genellikle trapez üzerinden kaynaklanır. Trapez, beton için kalıcı kalıp görevi görür. Kaynak sırasında seramik halkalar kullanılır ve işlem sonrası çıkarılır. Kalite kontrol için kaynak halkası görsel olarak incelenir ve örnek çivilerde eğme testi yapılır.
Aşağıdaki videoda kaynak makinesi ve stud çivisinin (kayma kaması) nasıl uygulandığını görebilirsiniz. Uygulama hakkında daha detaylı bilgi için bizimle iletişime geçebilirsiniz.
Nerelerde Kullanılır?
- Kompozit döşeme kirişleri – sac trapez üstü: En yaygın kullanım alanıdır. Stud çivileri, çelik kirişleri betonarme döşemelere bağlar. Bu yöntem, sehim ve titreşimi azaltır ve inşaat için gerekli olan çelik miktarını düşürür. Sac trapez üstü stud çivisi (kayma kaması) en çok Alış Veriş Merkezi (AVM), Fabrika, Otopark, Depo ve Askeri inşaatlarda uygulanır.
- Köprü döşemeleri: Çelik kirişler ile beton döşeme arasındaki kompozit etki kapasiteyi ve rijitliği artırır. Atos Forming olarak Türkiye haricinde, Özbekistan ve Libya’da iki farklı projeye 22 mm ve 25 mm stud çivilerimiz (kayma kaması) ile katkı sağladık.
- Delinme kesmesi donatısı: Kolon çevresinde kullanılan başlıklı çiviler, delinme kesmesine karşı koruma sağlar. Farklı bir amaç için kullanılır ama aynı prensibe dayanır.
Neden Önemlidir?
Daha fazla kapasite, daha az çelik: Kompozit kirişler daha yüksek moment taşır. Bu sayede daha küçük kesitler veya daha geniş kiriş aralıkları kullanılabilir.
Hizmet performansı: Artan rijitlik, sehimleri ve titreşimi azaltır. Bu durum laboratuvarlar, ofisler ve ekipman yoğun alanlar için önemlidir.
İnşaat kolaylığı: Döşeme üzerinden kaynak hızlıdır ve modern çelik imalat süreçleriyle uyumludur.
Tasarım ve Detaylandırma
Adet ve aralık: Gerekli çivi sayısı, kiriş ile döşeme arasında aktarılacak kayma kuvvetine göre belirlenir. Yük binmesi öngörülen alanlarda daha sık, görece daha az yük taşıyacak alanarda daha az çivi kullanılır.
Çap ve yükseklik: Çap genellikle 13–25 mm arasındadır. Yükseklik, stud çivisinin üzerine dökülmesi planlanan betona göre belirlenir.
Yangın ve korozyon: Çiviler genellikle betonla korunur. Açıkta kalan çiviler için kaplama veya yangın koruması gerekir.
Montajda Dikkat Edilecekler
Yüzey hazırlığı: Kaynak yapılacak yüzey temiz olmalıdır. Boya veya galvaniz varsa temizlenmelidir.
Çevresel koşullar: Islak yüzeylerde veya aşırı soğukta kaynak yapılmamalıdır.
Kalite kontrol: Kaynak halkası tam ve düzgün olmalıdır. Örnek çivilerde eğme testi yapılmalıdır.
Sonuç
Stud çivileri küçük ama etkilidir. Beton döşeme ile çelik kirişin birlikte çalışmasını sağlar. Böylece daha güçlü ve rijit yapılar elde edilir. Yüksek binalardan köprülere kadar birçok yapıda bu basit elemanlar büyük katkı sağlar.
Daha fazla Bilgi
ATOS Forming olarak TS EN ISO 13918 standartlarına uygun olarak ayda 150,000 adet stud çivisi üretimi gerçekleştiriyoruz. 15 ülkeden fazla ülkeye gururla ihraç ettiğimiz ürünlerimiz İspanya’dan Özbekistan’a, Libya’dan Gürcüstan’a kadar ATOS Forming kalitesi ile bir çok alt yapı ve üst yapı projelerinde kullanılmaktadir. 16, 19, 22 ve 25 çapta 50mm den 250mm boylarına kadar standart ölçülerde stud çivileri haricinde 60, 90, 110, 220 mm gibi müşteri projelerine özel üretimiz de bulunmaktadır.İhtiyacınıza uygun stud çivisi ve uygulamaları hakkında daha detaylı bilgi için bizimle iletişime geçebilirsiniz.
