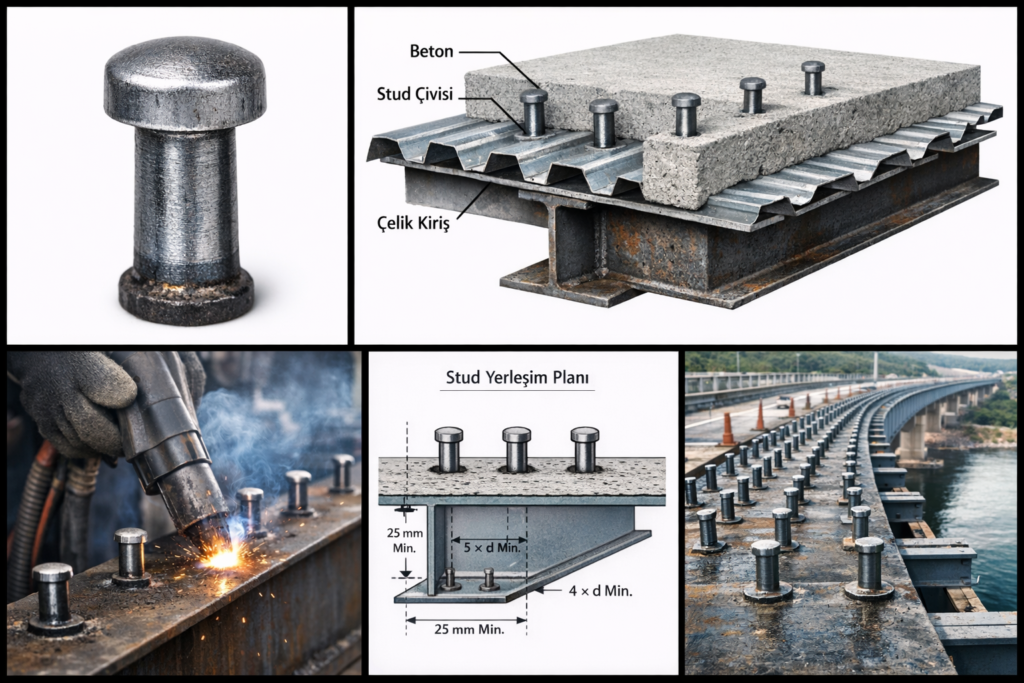

Stud Çivisi Ne İşe Yarar? Kullanım Alanları, Miktar Hesabı ve Doğru Ürün Seçimi
1. Stud Çivisi Hangi Tür İnşaatlarda Kullanılır?
Stud çivileri birçok farklı yapıda kullanılır ve her yapıda ayrı bir yapısal fayda sağlar:
Kompozit Döşemeler
Çelik Köprüler
Endüstriyel Zeminler ve Makine Temelleri
Prefabrik Elemanlar
2. m²’de Kaç Adet Stud Çivisi Kullanılır?
Standartlarda sabit bir m² değeri tanımlanmamıştır. Miktar tamamen statik hesaplara, yük değerlerine ve kiriş aralıklarına göre belirlenir. Ancak sahada yaygın olarak karşılaşılan tipik değerler şu şekildedir:
- Kompozit döşemelerde: yaklaşık 3–6 adet/m²
- Ağır yük altındaki sanayi döşemelerinde: 8–12 adet/m²
- Köprü tabliyelerinde: yükleme durumuna bağlı olarak çok daha sık yerleşim gerekebilir
Kesin adet ise kesme kuvveti gereksinimi (V_Ed) ve stud tasarım dayanımı (P_Rd) üzerinden hesaplanır.
3. Statik Hesapta Stud Çivisi Ölçüleri Nasıl Belirlenir?
a) Stud Dayanımı (Resistance)
b) Aralık (Spacing) ve Yerleşim Kuralları
Eurocode 4 stud–stud arası ve stud–kiriş kenarı mesafeleri için sınırlar tanımlar. Bu sınırlar:
- Betonun çatlamasını önlemek
- Stud’un çevresindeki beton konisinin güvenli çalışmasını sağlamak
amacına hizmet eder.
c) Stud Boyu (Height) Seçimi
Eurocode stud boyu için belirli bir sabit minimum gömülme oranı (ör. 10×çap) vermez. Bunun yerine stud başının altında yeterli betonun bulunması, profilli döşeme yüksekliği ve yangın dayanımı kriterlerinin sağlanması zorunludur.
Pratikte stud boyu şu unsurlarla belirlenir:
- Deck (sac) yüksekliği
- Beton örtüsü gereksinimi
- Stud başının gömülmesi için gerekli minimum mesafe
- Yangın dayanımı için minimum beton kalınlığı
Özet: Stud boyu tasarımın gerektirdiği efektif yüksekliğe göre belirlenir, kodlanmış sabit bir çarpan yoktur.
4. Stud Çivisi Satın Alırken Nelere Dikkat Edilmelidir?
Doğru ürün seçimi yapısal güvenlik için kritiktir. Alım sırasında şu noktalara dikkat edilmelidir:
Sertifika ve Standarda Uygunluk
- EN ISO 13918 uyumu (headed studs standardı)
- Kaynak ekipmanı ile uyum belgesi
- CE işareti ve malzeme sertifikaları
Malzeme Kalitesi
Genellikle S235JR, S355J2 gibi kalite çelikler kullanılır. Üretici sertifikaları mutlaka incelenmelidir.
Kaynak Uygunluğu
Stud çivilerinin direnç kaynak makineleriyle tam uyumlu olması gerekir. Kaynak kalitesiz olursa bütünleşme gerçekleşmez.
Korozyon Ortamı
Açık alan veya köprü yapılarında galvanizli stud tercih edilmelidir.
5. Uygun Olmayan Stud Çivisi veya Yetersiz Adet Kullanılırsa Ne Olur?
Yanlış seçim veya uygulama ciddi yapısal sorunlara neden olabilir:
Kompozit davranış bozulur
Beton ve çelik birlikte çalışamaz; döşeme sehimleri artar, çatlama hızlanır.
Stud kırılması veya göçme riski
Yorulma etkilerinde stud kopmaları görülebilir.
Kayma aktarımı yetersiz olur
Tabliye çelik kiriş üzerinde kaymaya başlar; uzun vadede geri dönüşü olmayan deformasyonlar oluşur.
Yapı denetim tarafından reddedilme riski
Stud adedi veya yerleşim kurallarında hata, imalatın tamamen yeniden yapılmasına yol açabilir.
Sonuç
Stud Çivisi Ne İşe Yarar? sorusunu cevabını özetlemek gerekirse : Stud çivisi, kompozit yapıların hem güvenliğinde hem de taşıma kapasitesinde kritik rol oynar. Miktar ve ölçüler mutlaka Eurocode 4’e uygun statik hesaplarla belirlenmeli ve sahada sertifikalı ürünler kullanılmalıdır. Yanlış seçilen stud çivisi veya hatalı yerleşim, hem yapısal risk hem de yüksek maliyet oluşturur.
Daha fazla Bilgi
Stud çivisi üretimi için özel tasarlanmış üretim hattımız ile TS EN ISO 13918 standartlarına uygun olarak ayda 150,000 adet stud çivisi üretimi gerçekleştiriyoruz. 16, 19, 22 ve 25 çapta 50mm den 250mm boylarına kadar standart ölçülerde çiviler haricinde 60, 90, 110, 220 mm gibi müşteri projelerine özel üretimiz de bulunmaktadır.İhtiyacınıza uygun stud çivisi ve uygulamaları hakkında daha detaylı bilgi için bizimle iletişime geçebilirsiniz.
